Гидрораспределитель с электромагнитным управлением ГР 2-3-1 У4690.06.901 (12/24В) служат: один для отключения рабочих операций при срабатывании приборов безопасности, другой - для управления изменением угла наклона блока цилиндров регулируемого гидромотора.
При обесточенном электромагните плунжер 4 занимает положение, изображенное на рисунке (полость Т сообщается с полостью А, полость Р перекрыта). Когда на электромагнит подается напряжение, плунжер 4 под воздействием сердечника 17 электромагнита перемещается вправо (по чертежу), сжимая пружину 7.При этом полость Р сообщается с полостью А, а полость Т перекрывается.

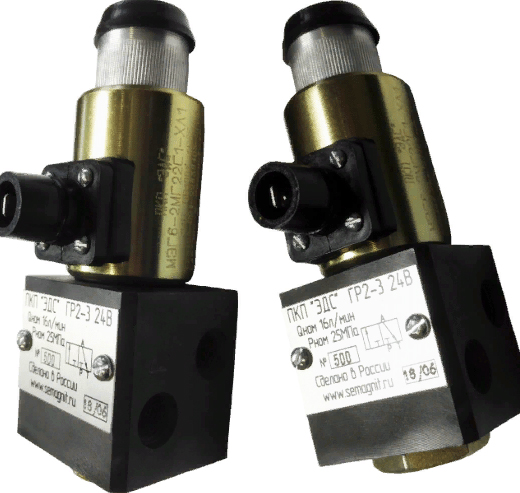

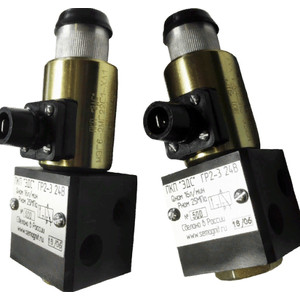

Гидрораспределитель с электромагнитным управлением ГР 2-3-1 У4690.06.901 (12/24В)
1 - корпус с электромагнитом; 2 - фланец; 3 - корпус; 4 - плунжер; 5 - гильза; 6 - втулка; 7 - пружина; 8 - винт; 9 - шайба; 10 - втулка; 11 - крышка; 12,14 - кольца уплотнительные; 13 - кольцо; 15 - угольник; 16 - разъем штепсельный; 17 - сердечник; 18 - крышка.
