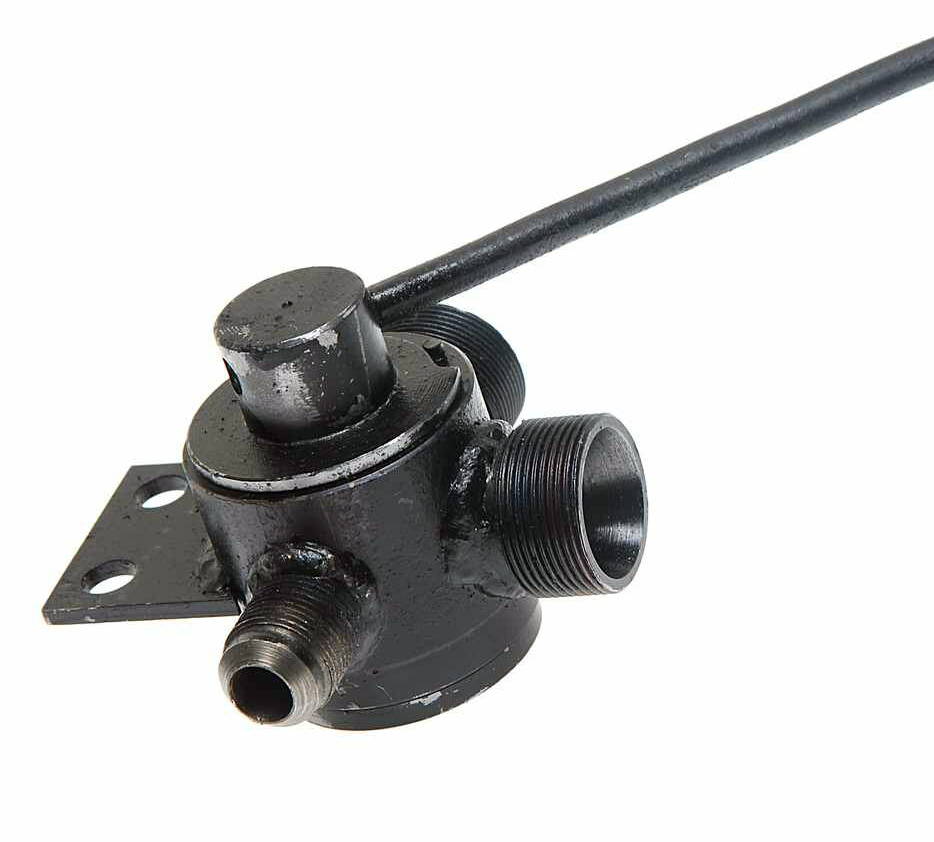

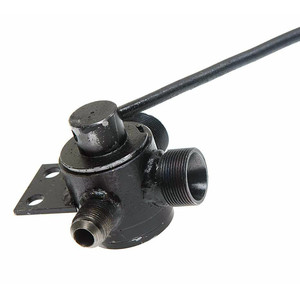

Кран двухходовой (двухпозиционный) автокрана У034.00.000-9/11 переключения потока рабочей жидкости установлен на опорной раме и предназначен для переключения потока рабочей жидкости от насоса, либо к нижнему гидрораспределителю управения гидроцилиндрами выдвижения выносных опор, механизма блокировки подвески и вывешивания крана, либо к верхнему гидрораспределителю управления крановыми механизмами, расположенными на поворотной раме.
Кран двухходовой состоит из корпуса, обоймы, уплотнительных шайб и резьбовых деталей.
У нас Вы можете заказать и приобрести двухходовые краны следующих марок:
- У034.00.000-11 (М27х1,5);
- У034.00.000-9 (М16х1,5).
Кран двухходовой (двухпозиционный) автокрана У034.00.000-9/11 устанавливается на автокранах КС-3579, КС-45729, КС-55727, КС-5571BY (Машека), КС-3577, КС-35715, КС-35714, КС-45717 (Ивановец)
А - к насосу; Б - к верхнему гидрораспределителю; В - к нижнему гидрораспределителю.
Кран двухходовой (двухпозиционный) автокрана У034.00.000-9/11
1 - корпус; 2 - болт; 3 - ручка; 4 - упор; 5 - обойма; 6 - шайба защитная; 7 - кольцо уплотнительное; 8,9 - шайбы; 10 - кольцо стопорное.
Обозначение на принципиальной гидравлической схеме
