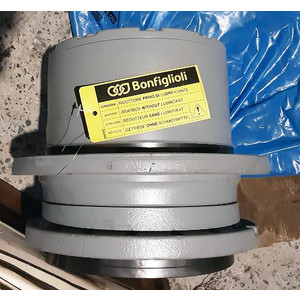

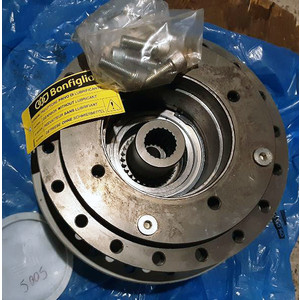

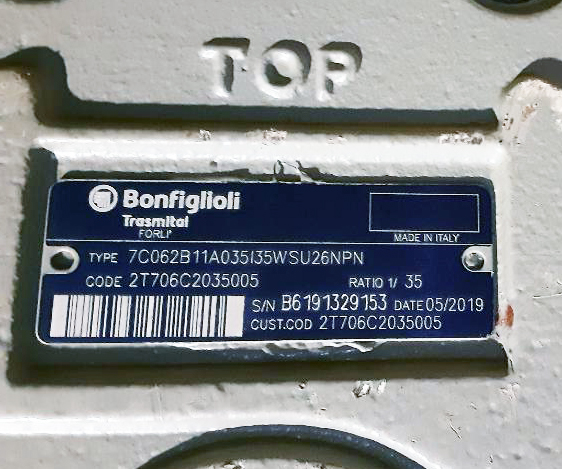

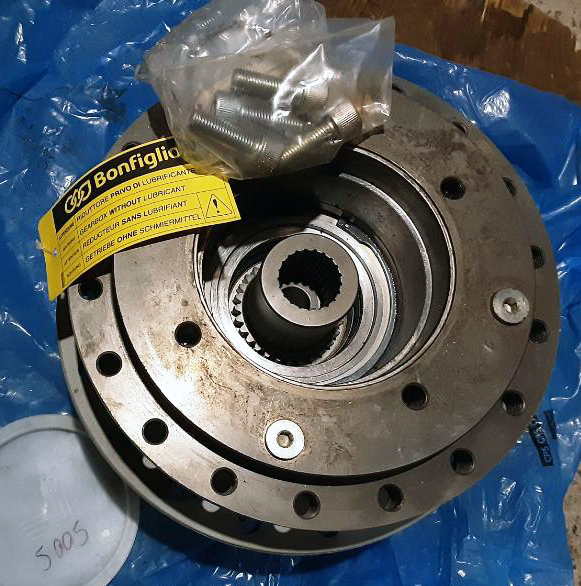

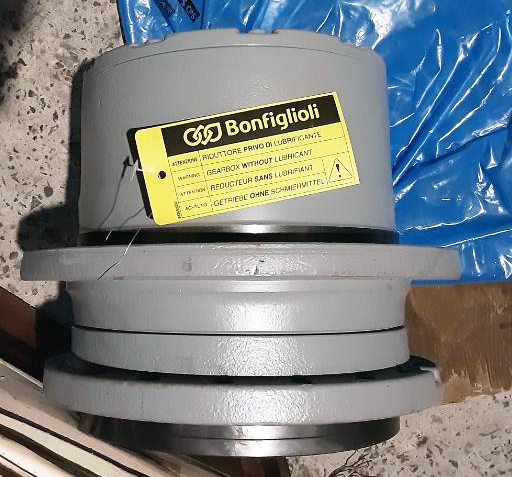

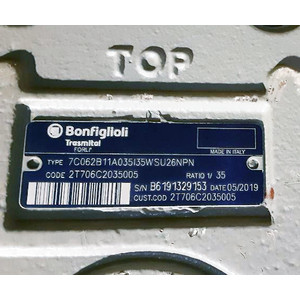

Редуктор – двухступенчатый планетарный с встроенным тормозом производства фирмы «Trasmital BONFIGLIOLLI» (Италия). Подробное описание редуктора планетарный 706 С2В изложено в «Руководстве по эксплуатации редуктора планетарного серии 700С», поставляемом в комплекте с краном. Редуктор планетарный 706 С2В имеет передаточное число - 44,6. Тормоз автоматический,нормально-замкнутый, многодисковый.

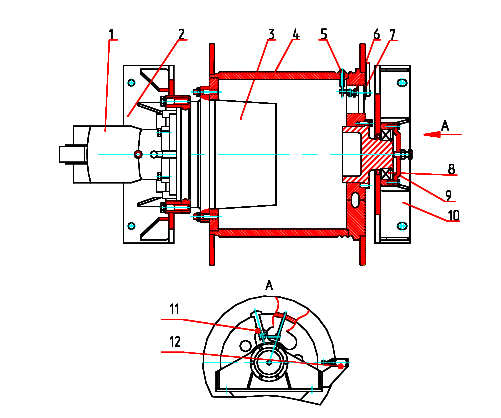

1- гидромотор; 2 – опора; 3- редуктор планетарный; 4 – барабан; 5- фиксатор; 6 – пружина; 7- рычаг; 8 – подшипник;
9 – крышка; 10- опора; 11 –винт; 12- конечный выключатель
Лебедка представляет собой планетарный редуктор 3, встроенный в барабан 4, приводи-мый во вращение гидромотором 1. В барабан встроен ограничитель сматывания каната. При навитом на барабан канате, последний утапливает фиксатор 5. При этом рычаг 7 поворачивается на некоторый угол. При вращении барабана рычаг проходит, не задевая штока выключателя 12. При сматывании каната с барабана до 3...3,5 витков, освобождается фиксатор с рычагом. Рычаг 7 поворачивается пружиной до упора в винт 11, и при вращении барабана нажимает на шток выключателя 12, контакты которого отключают электромагнит гидрораспределителя грузовой лебедки.
